Паровые калориферы КПСк
Общие сведения о калориферах КПсК
- Калориферы КП-СК изготовляются из углеродистых сталей обыкновенного качества, теплоотдающие элементы изготовляются из стальной трубы 16x2 (22x2) и алюминиевого накатного оребрения номинальным диаметром 39 (43) мм.
- Теплоноситель - сухой насыщенный пар.
- Калориферы паровые КП-Ск применяются в системах кондиционирования, вентиляции и отопления, с температурой теплоносителя не более 180°С и давлением не более 1,2 МПа.
- К системе теплоносителя они могут присоединяться как при помощи сварки, так и с помощью фланцев.
- Калориферы паровые КП-Ск могут использоваться в качестве теплоутилизаторов с промежуточным теплоносителем.
Варианты изготовления паровых калориферов
- Общего назначения из углеродистой стали.
- Коррозионностойкие из нержавеющей стали (К).
Условия эксплуатации калориферов КПсК
Температура окружающей среды от минус 40°С до плюс 40°С. Воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов. Калориферы предназначены для эксплуатации в условиях умеренного и холодного климата, категории размещения 2 и 3. Калориферы не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с. В зимнее время пуск в работу, остановка должны осуществляться со скоростью подъема, понижения температуры не более 30°С в час. Не допускается работа воздухонагревателя на пролётном паре.
Теплотехнические характеристики, указанные в таблице, приведены для режима:
Температура воздуха на входе, °С | -20 |
---|---|
Давление пара, МПа | 0.1 |
Массовая скорость воздуха в набегающем потоке, кг/(см3*с) | 3.6 |
Номенклатура и основные технические характеристики калориферов КП-Ск

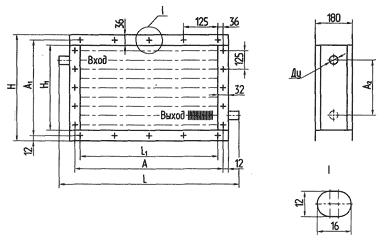

Индекс изделия | Присоединительные размеры, мм | Производи- тельность | Площадь поверх- ности тепло- обмена, м2 | Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
H | Н1 | L | L1 | А | А1 | А2 | Ду | по воздуху, м3/ч | по теплу, кВт | |||
КП-СкЗ-1-02 УЗ | 450 | 378 | 689 | 530 | 578 | 426 | 305 | 32 | 2000 | 37.0 | 10.2 | 28 |
КП-СкЗ-2-02 УЗ | 450 | 378 | 814 | 665 | 703 | 426 | 305 | 32 | 2500 | 47.4 | 12.6 | 32 |
КП-СкЗ-3-02 УЗ | 450 | 378 | 939 | 780 | 828 | 426 | 305 | 32 | 3150 | 60.0 | 15.0 | 35 |
КП-СкЗ-4-02 УЗ | 450 | 378 | 1064 | 905 | 953 | 426 | 305 | 32 | 4000 | 75.4 | 17.4 | 40 |
КП-СкЗ-5-02 УЗ | 450 | 378 | 1314 | 1155 | 1203 | 426 | 305 | 32 | 5000 | 98.4 | 22.1 | 52 |
КП-СкЗ-6-02 УЗ | 575 | 503 | 689 | 530 | 578 | 551 | 430 | 32 | 2500 | 59.6 | 13.3 | 38 |
КП-СкЗ-7-02 УЗ | 575 | 503 | 814 | 655 | 703 | 551 | 430 | 32 | 3150 | 73.6 | 16.3 | 44 |
КП-СкЗ-8-02 УЗ | 575 | 503 | 939 | 780 | 828 | 551 | 430 | 32 | 4000 | 90.0 | 19.4 | 50 |
КП-СкЗ-9-02 УЗ | 575 | 503 | 1064 | 905 | 953 | 551 | 430 | 32 | 5000 | 107.9 | 24.5 | 56 |
КП-СкЗ-10-02 УЗ | 575 | 503 | 1314 | 1155 | 1203 | 551 | 430 | 32 | 6300 | 134.9 | 28.6 | 68 |
КП-СкЗ-11-02 УЗ | 1075 | 1003 | 1798 | 1655 | 1703 | 1051 | 912 | 50 | 16000 | 358.6 | 83.1 | 176 |
КП-СкЗ-12-02 УЗ | 1575 | 1503 | 1798 | 1655 | 1703 | 1551 | 1392 | 50 | 25000 | 552.3 | 125.3 | 259 |
КП-Ск4-1-02 УЗ | 450 | 378 | 689 | 530 | 578 | 426 | 305 | 32 | 2000 | 43.4 | 13.4 | 33 |
КП-Ск4-2-02 УЗ | 450 | 378 | 814 | 665 | 703 | 426 | 305 | 32 | 2500 | 58.5 | 17.5 | 38 |
КП-Ск4-3-02 УЗ | 450 | 378 | 939 | 780 | 828 | 426 | 305 | 32 | 3150 | 70.4 | 19.6 | 43 |
КП-Ск4-4-02 УЗ | 450 | 378 | 1064 | 905 | 953 | 426 | 305 | 32 | 4000 | 88.7 | 22.7 | 48 |
КП-Ск4-5-02 УЗ | 450 | 378 | 1314 | 1155 | 1203 | 426 | 305 | 32 | 5000 | 115.2 | 29.0 | 59 |
КП-Ск4-6-02 УЗ | 575 | 503 | 689 | 530 | 578 | 551 | 430 | 32 | 2500 | 68.1 | 17.4 | 45 |
КП-Ск4-7-02 УЗ | 575 | 503 | 814 | 655 | 703 | 551 | 430 | 32 | 3150 | 84.7 | 21.5 | 53 |
КП-Ск4-8-02 УЗ | 575 | 503 | 939 | 780 | 828 | 551 | 430 | 32 | 4000 | 105.4 | 25.5 | 61 |
КП-Ск4-9-02 УЗ | 575 | 503 | 1064 | 905 | 953 | 551 | 430 | 32 | 5000 | 126.5 | 29.6 | 68 |
КП-Ск4-10-02 УЗ | 575 | 503 | 1314 | 1155 | 1203 | 551 | 430 | 32 | 6300 | 158.9 | 37.6 | 85 |
КП-Ск4-11-02 УЗ | 1075 | 1003 | 1798 | 1655 | 1703 | 1051 | 912 | 50 | 16000 | 424.2 | 110.0 | 223 |
КП-Ск 4-12-02 УЗ | 1575 | 1503 | 1798 | 1655 | 1703 | 1551 | 1392 | 50 | 25000 | 656.4 | 166.2 | 331 |
По данным производителя (компания Теплоагрегат).
