Вентиляторы осевые ВО 12-300 (ВО 06-300; ВО12-330, ВО14-320)
Назначение осевых вентиляторов:
Вентиляторы осевые ВО 12-300 предназначены для системы вентиляции и воздушного отопления производственных, общественных и жилых зданий, а так же сельскохозяйственных строений.
Так же данный тип вентиляторов может применяться для различных санитарно-технических и производственных целей. Если условия эксплуатации соответствуют техническим характеристикам.
Вентиляторы ВО12-300 применяются для подпора воздуха, создания избыточного давления в системе.
Аналогами ВО 12-300 являются вентиляторы ВО 06-300; ВО12-330, ВО14-320.
Таблица заменяемости вентиляторов | |
---|---|
Требуемый вентилятор | Вентилятор, предлагаемый для замены |
Вентилятор ВО 6-300 | Вентилятор ВО 12-300 |
Вентилятор ВО 12-303 | |
Вентилятор ВО 14-320 |
Варианты изготовления осевых вентиляторов ВО:
ТУ 4861-002-39400557-04
Вентилятор осевой общего назначения, из углеродистой стали.
ТУ 4861-005-39400557-07.
Вентилятор ВО взрывозащищенный, из разнородных металлов.
Вентилятор ВО взрывозащищенный, из алюминиевых сплавов.
Вентилятор ВО взрывозащищенный, коррозионностойкий, из нержавеющей стали.
Условия эксплуатации вентиляторов ВО
Вентиляторы пригодны к эксплуатации при температуре окружающей среды от минус 40°С до плюс 40°С .
Характеристики вентиляторов ВО-300 общего назначения из углеродистой стали:
Типоразмер вентилятора | Двигатель | Параметры в рабочей зоне | Масса венти-лятора, не более, кг | |||
---|---|---|---|---|---|---|
Типоразмер | Мощность, кВт | Частота вращения синхронная, об/мин | Производи-тельность, тыс. м3/час | Полное давление, Па | ||
вентилятор ВО12-300-3.15 | АИР56В4 | 0,18 | 1500 | 1,7-2,3 | 68-33 | 9 |
АИР63В4 | 0,37 | 1500 | 2,3-3,6 | 105-50 | 11 | |
АИР71А2 | 0,75 | 3000 | 3,1-4,2 | 344-155 | 14 | |
вентилятор ВО 12-300-4 | АИР56В4 | 0,18 | 1500 | 2,7-3,3 | 78-44 | 17 |
АИР63В4 | 0,37 | 1500 | 3,3-5,1 | 115-60 | 20 | |
АИР71А2 | 0,75 | 3000 | 4,5-6,8 | 339-187 | 22 | |
Вентилятор ВО12-300 5 | АИР63В4 | 0,37 | 1500 | 3,6-6,6 | 129-72 | 18 |
АИР71А4 | 0,55 | 1500 | 5,0-7,5 | 170-88 | 24 | |
Вентилятор ВО 12-300-6,3 | АИР71В4 | 0,75 | 1500 | 5,2-8,3 | 165-98 | 30 |
АИР80А4 | 1,1 | 1500 | 7,2-13,7 | 215-115 | 34 | |
АИР90L4 | 2,2 | 1500 | 9,2-15,7 | 233-140 | 38 | |
Вентилятор ВО12-300-8 | АИР80А6 | 0,75 | 1000 | 9,9-16,3 | 130-63 | 52 |
АИР 100S4 | 3,0 | 1500 | 14.9-26.5 | 300-154 | 70 | |
АИР100L6 | 2,2 | 1000 | 20.8-35,7 | 210-86 | 100 |

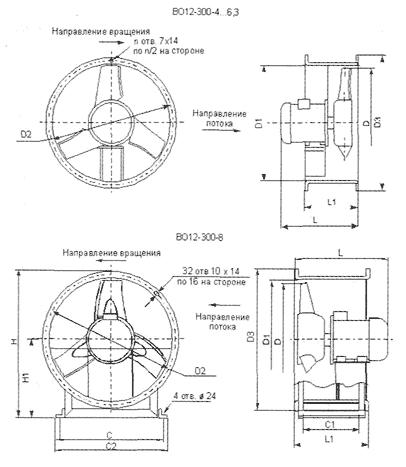

Габаритные, присоединительные и установочные размеры вентиляторов ВО
Типоразмер вентилятора | D | D1 | D2 | D3 | С | С1 | С2 | Н | Н1 | Lmax | L1 | n |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ВО12-300-3,15 | 315 | 325 | 345 | 365 | - | - | - | - | - | 350 | 175 | 16 |
ВО 12-300-4 | 400 | 410 | 430 | 450 | - | - | - | - | 350 | 175 | 16 | |
ВО12-300-5 | 500 | 510 | 530 | 550 | - | - | - | 350 | 210 | 16 | ||
В012-300-6,3 | 630 | 640 | 660 | 690 | - | - | - | - | 407 | 280 | 16 | |
ВО12-300-8 | 800 | 815 | 840 | 865 | 750 | 250 | 816 | 937 | 496 | 423 | 320 | 16 |
По данным производителя (компания Теплоагрегат).
