Вентиляторы радиальные Ц9-55

Общие сведения

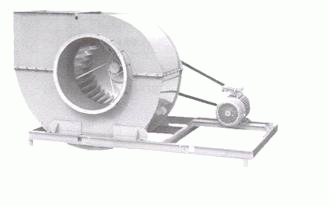

Вентилятор радиальный Ц 9-55

Среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Направление вращения - правое и левое
Конструктивное исполнение - 5

Таблица заменяемости вентиляторов
Требуемый вентилятор	Вентилятор, предлагаемый для замены
Вентилятор ВЦ 9-55	Вентилятор Ц 9-55

Назначение вентиляторов ц 9-55

Системы вентиляции, кондиционирования и воздушного отопления.
Другие технологические и производственные цели.

Варианты изготовления вентиляторов ц 9-55

общего назначения из углеродистой стали
коррозионностойкие из нержавеющей стали

Условия эксплуатации вентиляторов среднего давления ц 9-55

Температура окружающей среды от минус 40°С до плюс 40°С. Климатическое исполнение У, категории размещения 2 и 3, а при защите двигателя от прямого солнечного излучения и атмосферных осадков - категория размещения 1.

Вентиляторы общего назначения из углеродистой стали
Вентиляторы корозионостойкие из нержавеющей стали

Типоразмер вентилятора			Ц9-55-10 Ц9-55-10К
D/DH			1,0
Двигатель	Типоразмер		4А 160М4	4А 180S4	4А180М4	4А 250S6
Двигатель	Мощность, кВт		18,5	22	30	45
Частота вращения рабочего колеса, об/мин			580	652	728	776
Параметры в рабочей зоне	Производи- тельность, тыс. м3/час		18-34	21-34	23-38	24,5-51
Параметры в рабочей зоне	Полное давление, Па		920-1060	1180-1325	1460-1630	1650-1880
Клиноре-менная передача	Обозна- чение шкивов	Венти- лятора	5В500	6В500	6В500	4Г500
	Обозна- чение шкивов	Двига- теля	5В200	6В224	6В250	4Г400
	Обозночение ремней по ГОСТ1284.1-89		С(В)-4000
Суммарный уровень звуковой мощности, дБ, не более			ИЗ	114	116	119
Масса вентилятора, кг			750	760	780	1080

Типоразмер вентилятора			Ц9-55-12.5 Ц9-55-12,5К
D/DH			0,95
Двигатель	Типоразмер		4А 200L6	4А 250S6	4А 250М6
Двигатель	Мощность, кВт		30	45	55
Частота вращения рабочего колеса, об/мин			485	611	618
Параметры в рабочей зоне	Производи- тельность, тыс. м3/час		26,5-60	33,5-56	34,5-69
Параметры в рабочей зоне	Полное давление, Па		910-1020	1470-1620	1520-1680
Клиноре- менная передача	Обозна- чение шкивов	Венти- лятора	5В500	6Г500	6Г500
	Обозна- чение шкивов	Двига- теля	5В250	6Г315	6Г315
	Обозначение ремней по ГОСТ1284.1-89		С(В)-4500
Суммарный уровень звуковой мощности, дБ, не более			116	119	120
Масса вентилятора, кг			1205	1405	1545

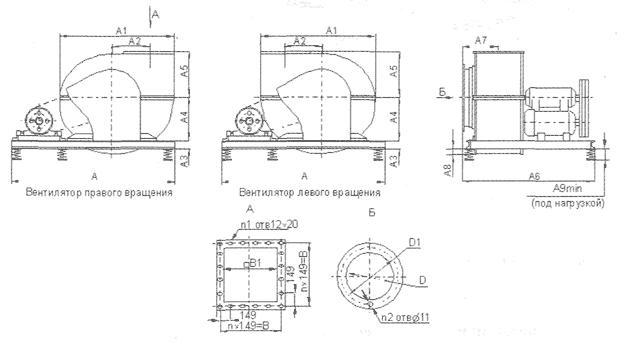

Габаритные, присоединительные и установочные размеры

схема ц 9 55

Типоразмер вентилятора	А	А1	А2	АЗ	А4	А5	А6	А7	А8	А9	В	В1	D	D1	n	n1	n2
Ц9-55-10	2608	1820	645	100	695	648	1563	505	98	160	745	700	800	845	5	20	16
Ц9-55-12,5	3200	2176	780	120	785	775	1955	624	165	225	894	840	960	1010	6	24	20

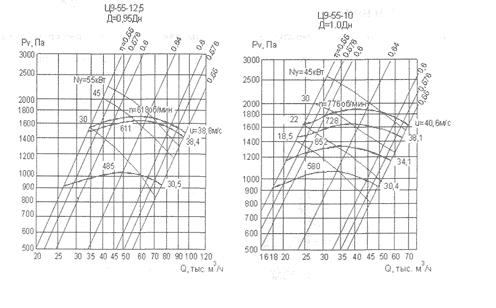

Аэродинамические характеристики вентиляторов ц9-55

аэродинамика ц 9 55

По данным производителя (Теплоагрегат)
