Электродвигатель МТКН(F) 411-6, МТКН(F) 411-8, МТКН(F) 412-6, МТКН(F) 412-8, MTKH 412-4/24
Электродвигатели с короткозамкнутым ротором на лапах и с фланцем для работы на подъемно-транспортных механизмах и в электроприводе механизмов металлургических агрегатов.
Особенности конструкции: подшипники повышенной точности с двумя защитными шайбами и смазкой на весь срок службы, герметичный кабельный ввод, расположение и специальные посадочные размеры выходного конца вала - любое по требованию заказчика, оцинкованные тонколистные детали, двухскоростной двигатель МТКН 412-4/24, исполнение IM2008 под тормозную машину.
Технические данные и характеристики:
- Основные технические данные указаны в таблице 1.
- Режим работы номинальный по ГОСТ 183-74: S3 - 40%
- Допускается работа двигателей при: S3 - 15%, 25%, 60%, S2 - 30, 60 мин.
- Номинальный режим работы двухскоростных двигателей: на высшей скорости - S3 - 25%, на низшей - S3 - 15%>
- Способ охлаждения по ГОСТ 20459-87: ICO141
- Степень защиты:
- корпуса - IP44;
- коробки выводов и люков для обслуживания коллекторного узла - IP54;
- кожуха вентилятора - IP20.
- Уровень шума по ГОСТ 16372-84: класс 1.
- Среднее квадратическое значение виброскорости при номинальной частоте вращения: 2,8 мм/с
- Класс нагревостойкости по ГОСТ 8865-87: F (155°C) или H (180°C).
- Габаритные и присоединительные размеры указаны в таблице 2.
- ТУ3351-066-5036973-00.
- Гарантийный срок для двигателей с изоляцией класса нагревостойкости F - 2,5 года H - 3 года со дня ввода в эксплуатацию.

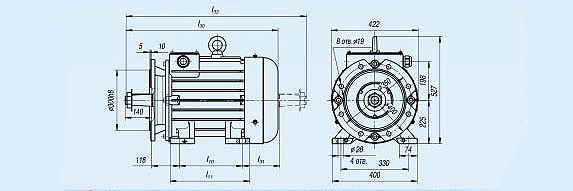

Рисунок 1. Габаритные и присоединительные размеры двигателей МТКН(F) 400 с короткозамкнутым ротором исполнений IM1003, 1003-1, 1004 (IM 1001-1 - конец вала со стороны вентилятора)
Рисунок 2. Габаритные и присоединительные размеры двигателей МТКН(F) 400 с короткозамкнутым ротором исполнений IM2003, 2004.
Габаритные и присоединительные размеры
Тип двигателя | Исполнение по способу монтажа | l10, мм | l11, мм | l30, мм | l31, мм | l33, мм | Масса, кг |
---|---|---|---|---|---|---|---|
MTKH(F) 411-6 MTKH(F) 411-8 | IM1003 | 335 | 400 | 749 | 175 | - | 235 |
IM1003-1 | 335 | 400 | 742 | 175 | - | 235 | |
IM1004 | 335 | 400 | 749 | 175 | 898 | 240 | |
IM2003 | 335 | 400 | 749 | 175 | - | 249 | |
IM2004 | 335 | 400 | 749 | 175 | 898 | 255 | |
IM2008 | 335 | 480 | 749 | 175 | 905 | 262 | |
MTKH(F) 412-6 MTKH(F) 412-8 | IM1003 | 420 | 480 | 824 | 165 | - | 292 |
IM1003 | 420 | 480 | 817 | 165 | - | 292 | |
IM1004 | 420 | 480 | 824 | 165 | 973 | 297 | |
IM2003 | 420 | 480 | 824 | 165 | - | 306 | |
IM2004 | 420 | 480 | 824 | 165 | 973 | 312 | |
IM2008 | 420 | 480 | 824 | 165 | 980 | 320 | |
MTKH 412-4/24 | IM2003 | 420 | 420 | 824 | 165 | 980 | 330 |
Технические характеристики
Тип двигателя | Номинальная мощность, кВт | Номиналь- ная частота вращения вала, об/мин | КПД, % | Коэффициент мощности Cosφ | Отношение пускового момента к номиналь- ному | Напряже- ние статора, В | Ток статора, А |
---|---|---|---|---|---|---|---|
MTKH 411-6 | 22 | 935 | 82,5 | 0,79 | 2,8 | 380/220 | 51,0/88,1 |
MTKF 411-6 | 22 | 935 | 82,5 | 0,79 | 2,8 | 380/220 | 51,0/88,1 |
MTKH 412-6 | 30 | 935 | 83,5 | 0,78 | 2,8 | 380/220 | 70,0/120,9 |
MTKF 412-6 | 30 | 935 | 83,5 | 0,78 | 2,8 | 380/220 | 70,0/120,9 |
MTKH 411-8 | 15 | 695 | 80 | 0,71 | 2,8 | 380/220 | 40,0/69,1 |
MTKF 411-8 | 15 | 695 | 80 | 0,71 | 2,8 | 380/220 | 40,0/69,1 |
MTKH 412-8 | 22 | 700 | 80,5 | 0,69 | 2,8 | 380/220 | 60,0/103,6 |
MTKF 412-8 | 22 | 700 | 80,5 | 0,69 | 2,8 | 380/220 | 60,0/103,6 |
MTKH 412-4/24 | 30 | 1375 | 87 | 0,92 | 2,8 | 380/220 | 63/109 |
1,5 | 170 | 63,5 | 0,64 | 2,8 | 380/220 | 135/234 |
