Электродвигатель MTF (H) 411-8, MTF (H) 411-6, MTF (H) 412-8, MTF (H) 412-6
Электродвигатели с фазным ротором на лапах и с фланцем для работы на подъемно- транспортных механизмах и в электроприводе механизмов металлургических агрегатов.
Особенности конструкции: подшипники повышенной точности с двумя защитными шайбами и смазкой на весь срок службы, герметичный кабельный ввод, расположение и специальные посадочные размеры выходного конца вала - любое по требованию заказчика, оцинкованные тонколистные детали, исполнение IM2008 под тормозную машину.
Технические данные и характеристики
- Режим работы номинальный по ГОСТ 183-74: S3 - 40%
- Способ охлаждения по ГОСТ 20459-87: ICO141
- Степень защиты: корпуса - IP44,
коробки выводов и люков для
обслуживания коллекторного узла - IP54
кожуха вентилятора - IP20. - Уровень шума по ГОСТ 16372-84: класс 1.
- Среднее квадратическое значение виброскорости при номинальной частоте вращения: 2,8 мм/с
- Класс нагревостойкости по ГОСТ 8865-87: F (155°C) или H (180°C).
- Гарантийный срок для двигателей с изоляцией класса нагревостойкости F - 2,5 года H - 3 года со дня ввода в эксплуатацию.

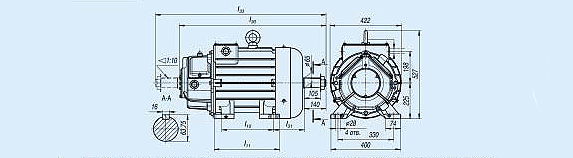

Рисунок 1. Габаритные и присоединительные размеры двигателей МТН(F) 400 с фазным ротором исполнений IM1003, 1003-1, 1004. (IM 1001-1 - конец вала со стороны вентилятора)

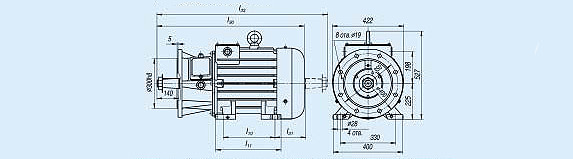

Рисунок 2. Габаритные и присоединительные размеры двигателей МТН(F) 400 с фазным ротором исполнений IM2003, 2004. Остальное - см. рисунок 1.
Рисунок 3. Габаритные и присоединительные размеры двигателей МТН(F) 400 с исполнений IM2008 (для присоединения тормозной машины).
Габаритные и присоединительные размеры
Тип двигателя | Исполнение по способу монтажа | l10, мм | l11, мм | l30, мм | l31, мм | l33, мм | Масса, кг |
---|---|---|---|---|---|---|---|
MTH(F) 411-6 MTH(F) 411-8 | IM1003 | 335 | 400 | 870 | 175 | - | 283 |
IM1003-1 | 335 | 400 | 863 | 175 | - | 283 | |
IM1004 | 335 | 400 | 870 | 175 | 1027 | 289 | |
IM2003 | 335 | 400 | 870 | 175 | - | 317 | |
IM2004 | 335 | 400 | 870 | 175 | 1027 | 320 | |
IM2008 | 335 | 400 | 870 | 175 | 1033 | 320 | |
MTH(F) 412-6 MTH(F) 412-8 | IM1003 | 420 | 480 | 945 | 165 | - | 320 |
IM1003-1 | 420 | 480 | 939 | 165 | - | 320 | |
IM1004 | 420 | 480 | 945 | 165 | 1102 | 326 | |
IM2003 | 420 | 480 | 945 | 165 | - | 351 | |
IM2004 | 420 | 480 | 945 | 165 | 1102 | 357 | |
IM2008 | 420 | 480 | 945 | 165 | 1108 | 357 |
Технические характеристики
Тип двигателя | Номиналь- ная мощность, кВт | Номиналь- ная частота вращения вала, об/мин | КПД, % | Коэффици- ент мощности Cosφ | Напряже- ние статора, В | Ток статора, А | Ток ротора, А |
---|---|---|---|---|---|---|---|
MTH 411-6 | 22 | 960 | 82,5 | 0,73 | 380/220 | 55,5/95,9 | 60 |
MTF 411-6 | 22 | 965 | 83,5 | 0,73 | 380/220 | 55,0/95,0 | 60 |
MTH 412-6 | 30 | 965 | 84,5 | 0,71 | 380/220 | 76,0/131,3 | 73 |
MTF 412-6 | 30 | 970 | 85,5 | 0,71 | 380/220 | 75,0/129,5 | 73 |
MTH 411-8 | 15 | 705 | 79 | 0,67 | 380/220 | 43,0/74,3 | 48,8 |
MTF 411-8 | 15 | 710 | 81 | 0,67 | 380/220 | 42,0/72,5 | 48,8 |
MTH 412-8 | 22 | 715 | 80,5 | 0,63 | 380/220 | 66,0/114,0 | 57 |
MTF 412-8 | 22 | 720 | 82 | 0,63 | 380/220 | 65,0/112,3 | 57 |
