Электродвигатель MTF (H) 311-8, MTF (H) 311-6, MTF (H) 312-8, MTF (H) 312-6

Электродвигатели с фазным ротором на лапах и с фланцем для работы на подъемно- транспортных механизмах и в электроприводе механизмов металлургических агрегатов.

Особенности конструкции: подшипники повышенной точности с двумя защитными шайбами и смазкой на весь срок службы, герметичный кабельный ввод, расположение и специальные посадочные размеры выходного конца вала - любое по требованию заказчика, оцинкованные тонколистные детали.

Технические данные и характеристики

  1. Режим работы номинальный по ГОСТ 183-74: S3 - 40%
  2. Способ охлаждения по ГОСТ 20459-87: ICO141
  3. Степень защиты: корпуса - IP44,
    коробки выводов и люков для
    обслуживания коллекторного узла - IP54
    кожуха вентилятора - IP20.
  4. Уровень шума по ГОСТ 16372-84: класс 1.
  5. Среднее квадратическое значение виброскорости при номинальной частоте вращения: 2,8 мм/с
  6. Класс нагревостойкости по ГОСТ 8865-87: F (155°C) или H (180°C).
  7. Гарантийный срок для двигателей с изоляцией класса нагревостойкости F - 2,5 года H - 3 года со дня ввода в эксплуатацию.

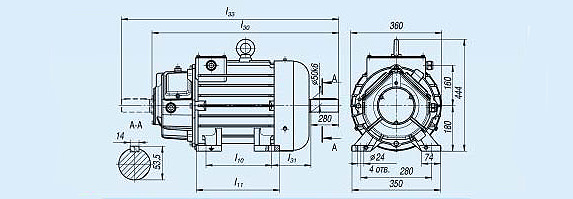

Рисунок 1. Габаритные и присоединительные размеры двигателей МТН(F) 300 с фазным ротором исполнений IM1001, 1001-1, 1002 (IM 1001-1 - конец вала со стороны вентилятора)

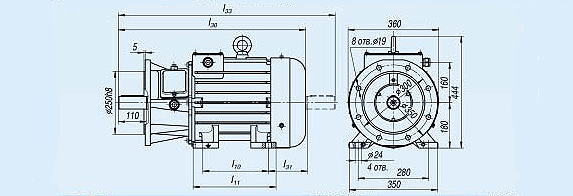

Рисунок 2. Габаритные и присоединительные размеры двигателей МТН(F) 300 с фазным ротором исполнений IM2001, 2002.

Габаритные и присоединительные размеры

Тип двигателяИсполнение
по способу
монтажа
l10, ммl11, ммl30, ммl31, ммl33, ммМасса, кг
MTH(F) 311-6
MTH(F) 311-8
IM1001260330748155-178
IM1001-1260330748155-178
IM1002260330748155859,5180
IM2001260330742155-181
IM2002260330742155859,5183
MTH(F) 312-6
MTH(F) 312-8
IM1001320390823170-218
IM1001-1320390823170-218
IM1002320390823170934,5220
IM2001320390817170-221
IM2002320390817170934,5223

Технические характеристики

Тип двигателяНоминаль-
ная мощность, кВт
Номиналь-
ная частота вращения
вала, об/мин
КПД, %Коэффици-
ент мощности Cosφ
Скольжение, %Напряжение статора, ВТок статора, АТок ротора, А
MTH 311-611940780,696,0380/22031,5/54,442
MTF 311-611945790,695,5380/22030,5/52,742
MTH 312-615950810,735,0380/22038,5/66,546
MTF 312-615955820,734,5380/22038/65,646
MTH 311-87,569071,50,688,0380/22023,4/40,421
MTF 311-87,5695730,687,3380/22022,8/39,421
MTH 312-811700780,696,7380/22031/53,543
MTF 312-811705770,716,0380/22030,5/52,743
