Вентиляторы высокого давления
Радиальные вентиляторы высокого давления – это конструкции с расположенным в специальном кожухе колесом с лопатками, используемые для центробежного сжатия воздуха и направления его в необходимое пространство.
Цели использования промышленных вентиляторов высокого давления – кондиционирование больших площадей, вентиляция, отопление с помощью воздуха. Нередко такие устройства используются в производственных процессах, как элементы для охлаждения или нагревания сырья или полуфабрикатов.
Наиболее используемыми в современной промышленности являются такие типы вентиляторов, как ВР 132-30, ВР 6-28, ВР 120-28, ВВД. Однако при необходимости их замены могут возникнуть трудности, так как каждая модель имеет специфику крепления и другие особенности. Универсальной заменой может служить вентилятор ВЦ6-28, изготовляемый для левостороннего или правостороннего вращения. Корпус вентилятора – спиральный поворотный, производится в типоразмерах ВЦ6-28-8 и ВЦ6-28-10. В целом эта модель представлена более, чем в десяти модификациях с мощностью двигателя от 11 до 55 кВт.
Материал – углеродистая или нержавеющая сталь, климатические условия использования - от 40 градусов мороза до 40 градусов тепла. Отдельные модели оснащены дополнительной защитой от солнечных лучей или осадков.
У нас можно купить вентилятор высокого давления любого типоразмера по умеренной цене. Мы гарантируем качество продукции, её соответствие госстандартам. Осуществляем отправку в любой регион России, предоставляем дистанционные или прямые консультации по типам оборудования, их функциональным возможностям. При желании покупателя подберём оптимальное по параметрам устройство для конкретного производственного проекта или нуждающегося в кондиционировании помещения.
Назначение вентилятора ВЦ 6-28
- Системы вентиляции, кондиционирования и воздушного отопления.
- Другие технологические и производственные цели.
Варианты изготовления вентиляторов вц 6-28
- Общего назначения из углеродистой стали.
- Коррозионностойкие из нержавеющей стали.
Таблица заменяемости вентиляторов | |
---|---|
Требуемый вентилятор | Вентилятор, предлагаемый для замены |
Вентилятор ВР 132-30 | Вентилятор ВЦ 6-28 |
Вентилятор ВР 6-28 | |
Вентилятор ВР 120-28 | |
Вентилятор ВВД |
Условия эксплуатации вентиляторов высокого давления вц6-28
Температура окружающей среды от минус 40°С до плюс 40°С. Климатическое исполнение У, категории размещения 2 и 3, а при защите двигателя от прямого солнечного излучения и атмосферных осадков - категория размещения 1.
Общего назначения из углеродистой стали
Коррозионостойкие из нержавеющей стали
Типоразмер вентилятора | ВЦ6-28-8 | |||||||
---|---|---|---|---|---|---|---|---|
D/DH | 1,0 | |||||||
Двигатель | Типоразмер | АИР 132М4 | АИР 160S4 | АИР 160М4 | АИР 180S4 | АИР 180М4 | АИР 200L4 | |
Мощность, кВт | 11 | 15 | 18,5 | 22 | 30 | 45 | ||
Частота вращения рабочего колеса, об/мин | 1450 | 1625 | 1810 | 1810 | 2040 | 2300 | ||
Параметры в рабочей зоне | Производи- тельность, тыс. м3/час | 4,6-10,3 | 5,2-10,8 | 5,8-10,2 | 5,8-13,2 | 6,6-13,8 | 7,4-16,8 | |
Полное давление, Па | 3100-2600 | 3900-3450 | 4800-4500 | 4800-4100 | 6100-5400 | 7700-6500 | ||
Клиноре-менная передача | Обозна- чение шкивов | Венти- лятора | ЗС(В)224 | ЗОВ 1224 | 4С(В)224 | 4С(В)224 | 5С(В)224 | 5С(В)224 |
Двига- теля | ЗС(В)224 | ЗС(В)250 | 4С(В)280 | 4С(В)280 | 5С(В)315 | 5С(В)355 | ||
Обозночение ремней по ГОСТ1284.1-89 | С(В) - 3000 | |||||||
Масса вентилятора, кг | 658 | 705 | 730 | 745 | 819 | 1038 | ||
Типоразмер вентилятора | ВЦ6-28-10 | |||||||
D/DH | 1,0 | |||||||
Двигатель | Типоразмер | АИР 180М4 | АИР 200М4 | АИР 200М4 | АИР 200L4 | АИР 225М4 | ||
Мощность, кВт | 30 | 37 | 37 | 45 | 55 | |||
Частота вращения рабочего колеса, об/мин | 1450 | 1450 | 1625 | 1625 | 1810 | |||
Параметры в рабочей зоне | Производи- тельность, тыс. м3/час | 9,2-16,4 | 9,2-22,0 | 10,4-15,0 | 10,4-20,0 | 11,7-17,7 | ||
Полное давление, Па | 4900-4700 | 4900-4000 | 6200-6150 | 6200-5800 | 7900-7850 | |||
Клиноре- менная передача | Обозна- чение шкивов | Венти- лятора | 4С(В)224 | 5С(В)224 | 5С(В)224 | 5С(В)224 | 6С(В)224 | |
Двига- теля | 4С(В)224 | 5С(В)224 | 5С(В)250 | 5С(В)250 | 6С(В)280 | |||
Обозначение ремней по ГОСТ1284.1-89 | С(В) - 3000 | |||||||
Масса вентилятора, кг | 865 | 935 | 975 | 1105 | 1250 |

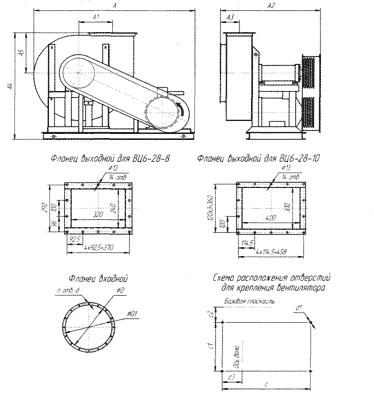

Габаритные, присоединительные и установочные размеры вентиляторов вц 6-28
Типоразмер вентилятора | А | А1 | А2 | АЗ | А4 | А5 | D | D1 | с | с1 | c2 | сЗ | d | d1 | n |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ВЦ6-28-8 | 1900 | 485 | 1 045 | 198 | 1280 | 500 | 400 | 430 | 1278 | 585 | 97 | 230 | 12 | 20 | 12 |
ВЦ6-28-10 | 2020 | 595 | 1105 | 228 | 1550 | 625 | 500 | ?4() | 1764 | 585 | 130 | 250 | 12 | 2п | 12 |

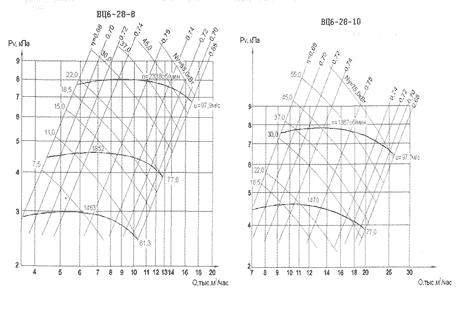

Аэродинамические характеристики вентиляторов 6-28
По данным производителя (компания Теплоагрегат)
